Q71F不銹鋼對夾式球閥

普通會員
  • 產品/服務:

    品 牌:瑞通閥門

    單 價:180.00元/臺
    供貨總量:200 臺 最小起訂量:1 臺
    有效期至:長期有效 發貨期限:自買家付款之日起 3 天內發貨
    最后更新:2020-05-28瀏覽次數:23
產品詳情


【Q71F不銹鋼對夾式球閥簡單介紹】

對夾式球閥型號:Q71F-16P  Q71F-25P
不銹鋼對夾式球閥,對夾式蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。對夾式球閥而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。對夾式球閥處于完全開啟位置時,閥板厚度是介質流經閥體時***的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。塔閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在閥板周邊。

Q71F不銹鋼對夾式球閥

詳細說明】

不銹鋼對夾式球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥,球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點,可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

不銹鋼對夾球閥

不銹鋼對夾式球閥主要閥體材料

ITEM

DESIGNATION

MATERIAL

1

PLASTIC COVER

PLASTIC

2

HANDLE

304

3

NUT

304

4

RING

304

5

STEM PACKING

PTFE

6

STEM SEAL

PTFE

7

BALL SEAT

RPTFE

8

BALL

CF8M

9

BODY

CF8M

10

BODY SEAL

PTFE

11

CAP

CF8M

12

STEM

304/316

不銹鋼對夾式球閥主要連接尺寸

SIZE

DN15

DN20

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

L

40

44

48

54

62

71

90

110

135

197

231

K

65

75

85

100

110

125

145

160

180

210

240

N/I

4-M12╳1.75

4-M16╳2

8-16M╳2

8-M20╳25

G

45

58

68

78

88

102

122

138

158

188

212

ISO5211

G1

F03

F03

F04

F04

F05

F05

F07

F07

90

90

100

H

63

68

80

87

104

110

128

135

151

192

231

W

125

125

167

167

190

195

310

310

295

295

350

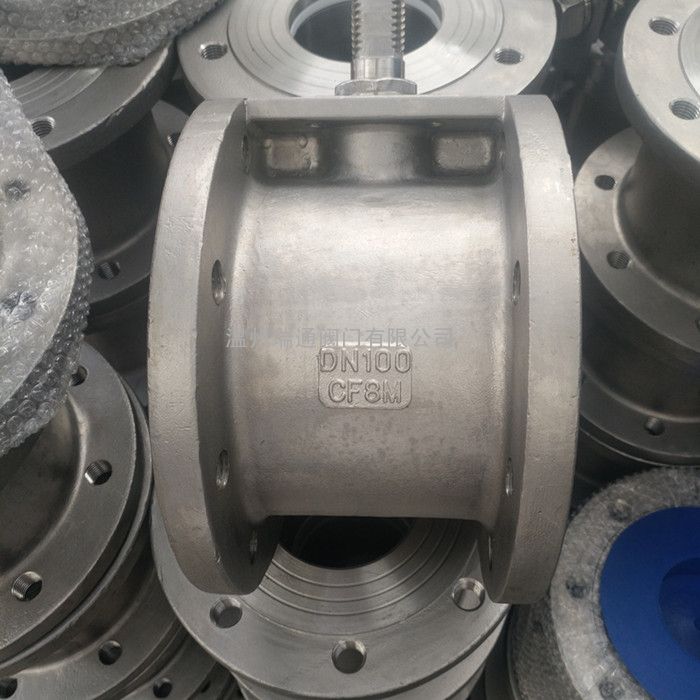

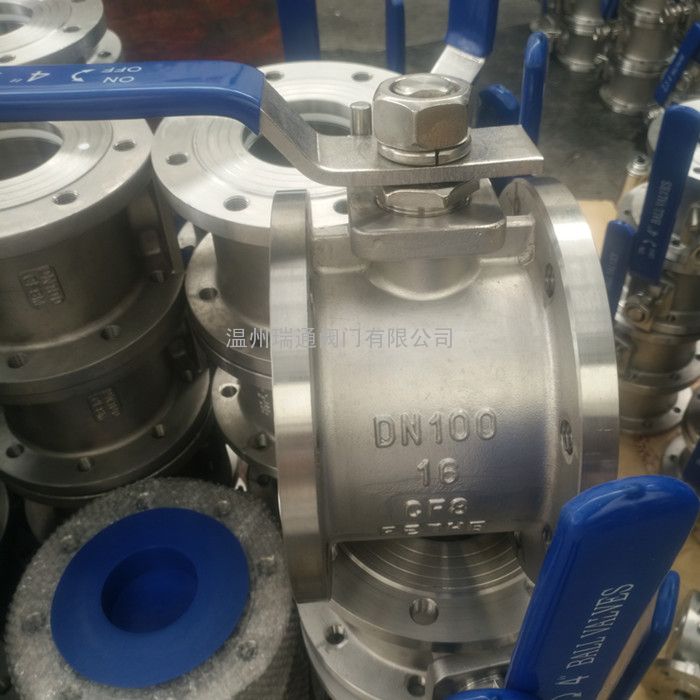

不銹鋼對夾式球閥實物圖2:

訂貨須知:
    一、①Q71H薄型對夾式球閥產品名稱與型號②Q71H薄型對夾式球閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定Q71H薄型對夾式球閥型號,請按Q71H薄型對夾式球閥型號直接向我們溫州瑞通閥門銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們溫州瑞通的閥門專家為您審核把關。

尊敬的客戶:
歡迎您訪問我們的網首先感謝您對我們瑞通的關注,如果您對我們的產品、服務有任何建議或者疑問的話,請立即聯系我們!我們一定會盡心盡力為您提供優質的服務。溫州瑞通閥門有限公司一定是您*合適的選擇!
①本保證書只針對溫州瑞通閥門有限公司所銷售的產品。
②溫州瑞通閥門有限公司產品實行質量三包,即:包修、包退、包換。
③包修服務包括:保修期內屬于保修范圍的免費維修,超過保修期或在保修期內但不屬于保修范圍的有償維修。
④保修期以客戶方驗收合格之日起,為期12個月。貨物運用戶方后,客戶方必須在七個工作日內對產品進行驗收,在半個月內未提出異議,供方視全部為合格產品。
⑤保修范圍:在保修期內,產品由于生產質量、上次維修質量原因引起的故障范圍
